Akselafstand

Akselafstand – definition, betydning og anvendelse i jernbaneteknik

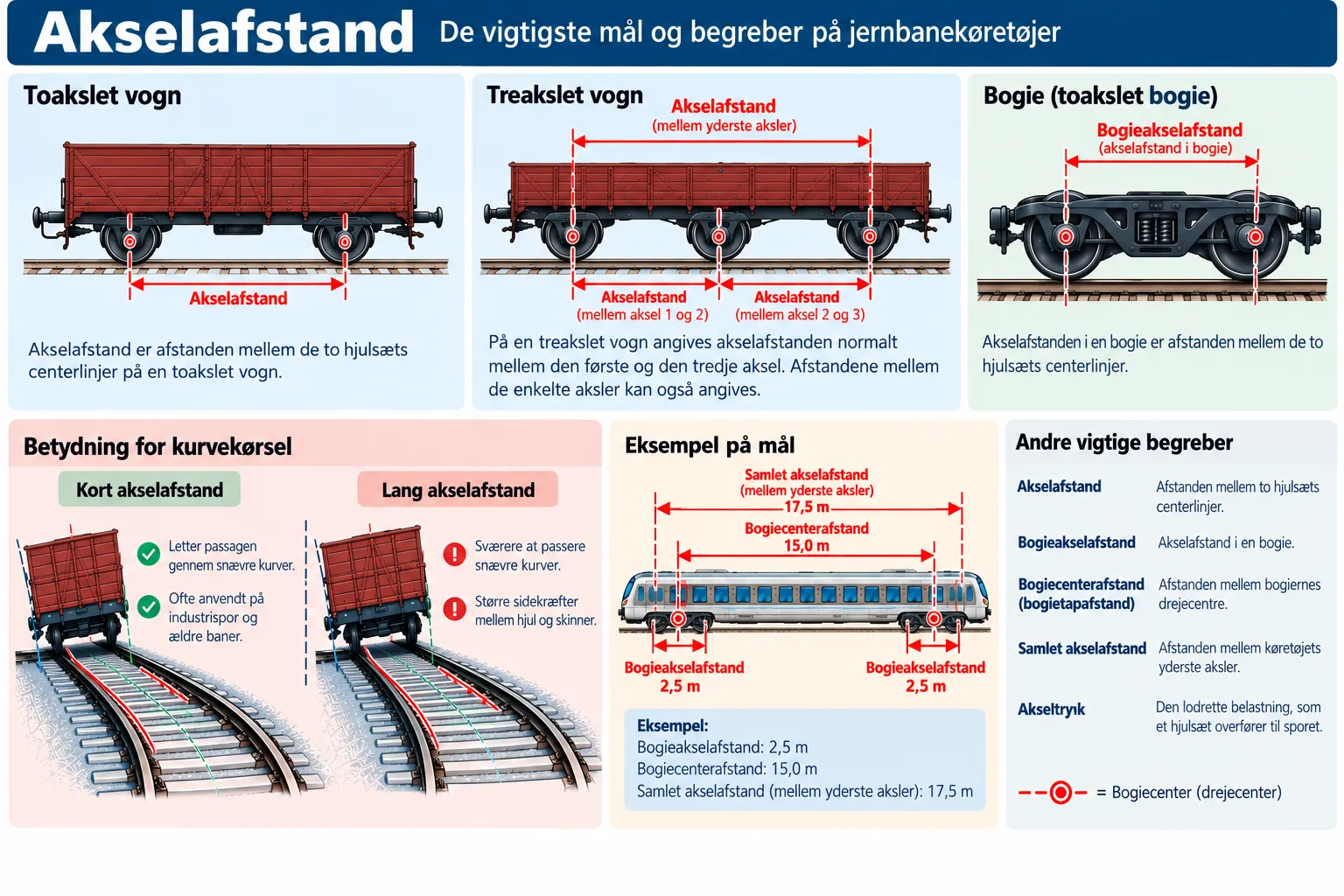

Akselafstand er den vandrette afstand mellem centerlinjerne for to hjulaksler på et jernbanekøretøj, målt i køretøjets længderetning. Begrebet anvendes ved beskrivelse af lokomotiver, personvogne, godsvogne, motorvogne og togsæt og er en væsentlig teknisk størrelse, fordi akslernes indbyrdes placering har betydning for køretøjets konstruktion, kurvegang, stabilitet, belastning af sporet og mulighed for at befare forskellige jernbanestrækninger. På en almindelig toakslet jernbanevogn betegner akselafstanden afstanden mellem de to hjulsæts centre. På en treakslet vogn eller bogie anvendes betegnelsen normalt om afstanden mellem de to yderste aksler, mens afstandene mellem de enkelte naboaksler også kan oplyses særskilt. Ved bogievogne, bogielokomotiver og togsæt skelnes mellem akselafstanden i den enkelte bogie og bogiecenterafstanden, også kaldet bogietapafstanden, som er afstanden mellem de punkter, hvor bogierne kan dreje i forhold til vognkassen. Akselafstanden har gennem hele jernbanens historie været en grundlæggende konstruktionsparameter. Fra de første korte toakslede vogne i 1800-tallet til nutidens lange bogievogne og moderne højhastighedstog har akslernes placering haft stor betydning for både køreegenskaber, slid på hjul og skinner samt den hastighed og de kurveradier, materiellet er konstrueret til.

Akselafstand på toakslede og treakslede jernbanevogne

På en traditionel toakslet jernbanevogn er akslerne normalt monteret direkte i vognens undervogn gennem aksellejer og akselkasser. De to hjulsæt er således ikke samlet i drejelige bogier, men har en indbyrdes placering, som i hovedtræk er bestemt af vognens konstruktion. Afstanden mellem deres centerlinjer betegnes vognens akselafstand. På sådanne vogne har akselafstanden særlig betydning for, hvordan køretøjet bevæger sig gennem sporets kurver. Når en toakslet vogn kører gennem en kurve, skal begge hjulsæt følge skinnernes krumning, selv om akslerne i udgangspunktet er placeret parallelt i en forholdsvis stiv undervogn. Jo større akselafstanden er, desto vanskeligere bliver det generelt for vognen at tilpasse sig snævre kurver uden øgede sidekræfter mellem hjul og skinner. En kort akselafstand gør det derfor lettere at konstruere en vogn, der kan passere snævre kurver, som eksempelvis findes på ældre industrispor, havnebaner, fabriksbaner og mindre rangerområder. Til gengæld kan en meget kort akselafstand være uhensigtsmæssig for køretøjets dynamiske stabilitet ved højere hastigheder, afhængigt af undervognens og hjulsættenes konstruktion. På treakslede vogne betegner akselafstanden normalt afstanden mellem den første og den tredje aksel. Den midterste aksel kan være monteret med mulighed for sideforskydning eller have andre konstruktive egenskaber, som forbedrer vognens passage gennem kurver. På nogle ældre vogntyper blev særlige akselophæng og styringsmekanismer anvendt for at reducere de problemer, som ellers kunne opstå ved en lang, stiv akselstand. I jernbaneteknisk dokumentation kan man derfor møde både den samlede akselafstand og oplysninger om afstandene mellem de enkelte aksler. Disse mål er ikke nødvendigvis identiske, og det er vigtigt at være opmærksom på, hvilken definition der anvendes.

Akselafstand i bogier

En bogie er en selvstændig undervognskonstruktion med to eller flere hjulsæt, der bærer en del af køretøjets vægt og normalt kan dreje i forhold til vognkassen. Bogier anvendes på langt de fleste moderne personvogne, mange godsvogne, elektriske og dieseldrevne lokomotiver samt motorvogne og togsæt. På en almindelig toakslet bogie betegner akselafstanden afstanden mellem de to hjulsæts centerlinjer. Denne afstand kaldes også bogieakselafstand eller bogiens akselafstand. Akselafstanden i en bogie er en vigtig del af bogiens geometri. En forholdsvis kort bogieakselafstand kan lette passagen gennem snævre kurver og reducere visse geometrisk betingede tvangskræfter, mens en større akselafstand kan give andre fordele i forhold til bogiens opbygning, plads til komponenter og dynamiske egenskaber. Den optimale afstand afhænger derfor af køretøjets anvendelse, hastighed, akseltryk, hjuldiameter, affjedring og konstruktion. På ældre personvognsbogier kunne akselafstanden eksempelvis være omkring 2,0–2,5 meter, mens moderne personvogne og lokomotiver ofte har bogieakselafstande i samme størrelsesorden eller noget større. Tallene varierer betydeligt mellem forskellige konstruktioner og skal derfor betragtes som illustrative eksempler. Ved bogier med tre aksler måles den samlede bogieakselafstand normalt mellem de to yderste aksler. Hvis akslerne ikke er placeret med samme indbyrdes afstand, vil det være nødvendigt også at angive delafstandene mellem dem for at beskrive bogiens opbygning præcist.

Bogiecenterafstand og bogietapafstand

På jernbanekøretøjer med to bogier anvendes begrebet bogiecenterafstand, også kaldet bogietapafstand, om afstanden mellem bogiernes drejecentre. Disse punkter ligger normalt omkring bogiernes geometriske midte og udgør forbindelsen mellem bogierne og køretøjets overbygning. Bogiecenterafstanden skal ikke forveksles med akselafstanden i den enkelte bogie. Der er tale om to forskellige mål, som beskriver hver sin del af køretøjets konstruktion. På en traditionel fireakslet personvogn med to toakslede bogier kan der eksempelvis være en bogiecenterafstand på 17 meter og en akselafstand på 2,5 meter i hver bogie. Bogiecenterafstanden beskriver her placeringen af de to bogier under vognkassen, mens bogieakselafstanden angiver afstanden mellem hjulsættene i hver enkelt bogie. Bogiecenterafstanden har betydning for, hvordan en lang jernbanevogn bevæger sig gennem kurver. Når vognen kører gennem en kurve, drejer bogierne i forhold til vognkassen, hvilket gør det muligt at anvende længere vognkasser end ved en traditionel vogn med fast placerede aksler. Samtidig påvirker bogiecenterafstanden vognkassens udsving i kurver. På en lang bogievogn vil den midterste del af vognkassen typisk forskydes mod kurvens inderside, mens vognkassens ender kan svinge ud mod kurvens yderside. Disse bevægelser skal tages i betragtning ved fastlæggelse af køretøjets konstruktionsprofil og ved vurdering af dets mulighed for at passere perroner, broer, signalmaster og andre faste anlæg. En stor bogiecenterafstand kan derfor medføre særlige krav til vognens bredde og udformning, især hvis den skal kunne befare strækninger med snævre kurver.

Samlet akselafstand og afstand mellem yderste aksler

Ved beskrivelsen af en bogievogn kan betegnelsen akselafstand også anvendes om afstanden mellem køretøjets to yderste aksler. Det er derfor vigtigt at skelne mellem den enkelte bogies akselafstand, bogiecenterafstanden og køretøjets samlede akselafstand. På en symmetrisk fireakslet bogievogn med to ens toakslede bogier vil afstanden mellem de yderste aksler være lig bogiecenterafstanden plus akselafstanden i én bogie. Dette skyldes, at den forreste aksel ligger en halv bogieakselafstand foran den forreste bogies drejecenter, mens den bageste aksel ligger en tilsvarende afstand bag den bageste bogies drejecenter. Hvis bogiecenterafstanden eksempelvis er 15 meter, og hver bogie har en akselafstand på 2,5 meter, bliver den samlede afstand mellem de yderste aksler 17,5 meter. På samme vogn vil afstanden mellem de to inderste aksler være 12,5 meter. Begge mål kan have betydning ved vurderingen af vognens egenskaber og de begrænsninger, der gælder for bestemte jernbaneanlæg. I ældre dansk jernbaneteknisk litteratur anvendes udtrykket akselafstand undertiden bredere end blot om afstanden mellem to naboaksler. Det er derfor nødvendigt at læse betegnelsen i sammenhæng med den konkrete vogntype og de anvendte måleregler. DSB's fortegnelse over største tilladte akselafstand, akseltryk, metervægt og læsseprofil fra 1982 definerede eksempelvis akselafstanden for en bogievogn som bogiecenterafstanden plus bogiens akselafstand. Den samme grundlæggende definition af afstanden mellem de yderste aksler findes i Banedanmarks senere AML-bestemmelser.

Akselafstandens betydning for kurvekørsel

Akselafstanden har væsentlig betydning for et jernbanekøretøjs evne til at passere kurver. Når et hjulsæt bevæger sig gennem en kurve, opstår der et samspil mellem hjulenes koniske løbeflader, hjulflangerne, skinnernes geometri og hjulsættets mulighed for at indstille sig i forhold til kurvens radius. På køretøjer med fast placerede aksler vil en større akselafstand generelt medføre større geometriske bindinger i snævre kurver. Hjulene kan derfor blive udsat for øgede sidekræfter og mere omfattende kontakt mellem hjulflanger og skinner. Dette kan føre til øget slid, større køremodstand og i visse tilfælde øget risiko for afsporing, hvis køretøjet benyttes på spor med mindre kurveradius end det er konstrueret og godkendt til. På bogiekøretøjer kan bogierne dreje i forhold til vognkassen og dermed lettere følge sporets krumning. Det reducerer nogle af de geometriske problemer, der opstår ved lange køretøjer med faste aksler. Bogieakselafstanden er dog fortsat vigtig, fordi bogiens egne hjulsæt også skal kunne passere kurverne. Længere bogier kan have større vanskeligheder ved meget snævre kurver, medmindre konstruktionen er indrettet til at kompensere herfor. Akselafstanden er derfor en af de parametre, som indgår ved bestemmelse af et jernbanekøretøjs mindste tilladte kurveradius.

Betydning for kørestabilitet og hastighed

Akselafstanden har også betydning for køretøjets dynamiske egenskaber, herunder dets stabilitet ved højere hastigheder. Et jernbanekøretøj påvirkes under kørslen af en række kræfter og bevægelser, som blandt andet skyldes sporets ujævnheder, hjulsættenes bevægelser og samspillet mellem hjul og skinner. Ved høje hastigheder kan der opstå periodiske sideværts bevægelser, som ofte betegnes slingre- eller jagtbevægelser. Disse bevægelser afhænger af flere forhold, herunder hjulprofil, hjuldiameter, affjedring, dæmpning, akselafstand og bogiens konstruktion. En hensigtsmæssigt dimensioneret akselafstand kan bidrage til stabile køreegenskaber, men større akselafstand medfører ikke automatisk bedre stabilitet. Den samlede virkning afhænger af, hvordan bogien og køretøjets øvrige komponenter er konstrueret. På moderne højhastighedstog anvendes avancerede bogier med nøje afstemte akselafstande, affjedringssystemer og dæmpere. Formålet er at opnå gode køreegenskaber ved høje hastigheder, samtidig med at belastningen af spor og hjul begrænses.

Akselafstandens betydning for belastningen af jernbanesporet

Akselafstanden har ikke alene betydning for køretøjets kurvegang, men også for den måde, hvorpå belastningen overføres til skinner, sveller, ballast og broer. Når et tog passerer et bestemt punkt på sporet, følger hjulsættene efter hinanden med tidsintervaller, der afhænger af togets hastighed og akslernes indbyrdes afstand. På broer og andre konstruktioner kan afstanden mellem akslerne derfor have betydning for, hvordan belastningerne fordeles og påvirker konstruktionen dynamisk. På visse broer kan bestemte kombinationer af akselafstand, akseltryk og hastighed medføre særlige dynamiske påvirkninger. Dette er blandt årsagerne til, at jernbanekøretøjers akselopstilling indgår i tekniske vurderinger af deres mulighed for at befare bestemte banestrækninger. Akselafstand må dog ikke forveksles med akseltryk. Akselafstanden angiver et geometrisk mål, mens akseltrykket betegner den belastning, som det enkelte hjulsæt overfører til sporet. To vogne kan således have samme akselafstand, men meget forskellige akseltryk. Omvendt kan to vogne have samme akseltryk, men forskellige akselafstande og derfor påvirke broer og andre konstruktioner forskelligt.

Akselafstand og sporbesættelse

Akselafstand og den indbyrdes placering af hjulsæt kan også have betydning for jernbanens togdetekteringsanlæg. På strækninger med sporisolation registreres et køretøj normalt ved, at dets hjulsæt elektrisk forbinder skinnerne og dermed påvirker sporkredsen. På strækninger med akseltællere registreres i stedet antallet af hjulsæt, der passerer bestemte tællepunkter. I sådanne systemer er det vigtigt, at detektorerne kan registrere de forskellige hjulsætskonfigurationer, der forekommer på banen. Dette gælder også køretøjer med usædvanligt korte eller lange afstande mellem akslerne. Akselafstanden kan derfor indgå i vurderingen af kompatibiliteten mellem et køretøj og banens togdetekteringsudstyr, selv om den konkrete betydning afhænger af det anvendte system.

Historisk udvikling af akselafstanden

I jernbanernes første årtier i 1800-tallet var mange person- og godsvogne relativt korte og forsynet med to faste aksler. Konstruktionen var forholdsvis enkel og byggede i vid udstrækning på erfaringer fra samtidens hestetrukne vogne, men blev efterhånden udviklet specifikt til jernbanedriftens større hastigheder og belastninger. De tidlige godsvogne havde ofte en kort akselafstand, hvilket gjorde dem velegnede til de forholdsvis snævre kurver, som kunne forekomme på stationer, sidespor og industrielle jernbaneanlæg. Efterhånden som jernbanerne udviklede sig, voksede behovet for større vogne med højere lasteevne og bedre køreegenskaber. Længere toakslede vogne kunne imidlertid skabe problemer i kurver, og udviklingen af forskellige former for bevægelige akselophæng blev derfor vigtig. Indførelsen og udbredelsen af bogier gjorde det muligt at bygge længere personvogne og godsvogne uden tilsvarende store problemer med kurvekørsel. Bogiekonstruktionen blev særligt betydningsfuld for længere personvogne, hvor både kørestabilitet, komfort og højere hastighed var væsentlige hensyn. I Danmark anvendtes toakslede vogne i stort omfang gennem en betydelig del af jernbanernes historie, både ved DSB og privatbanerne. Bogievogne blev efterhånden almindelige inden for persontrafikken, mens mange godsvogne fortsat blev bygget med to aksler langt ind i det 20. århundrede. I takt med udviklingen af større og tungere lokomotiver fik akselafstanden også betydning for damplokomotivernes konstruktion. På damplokomotiver med flere koblede drivaksler var den samlede afstand mellem de yderste koblede aksler en vigtig faktor for lokomotivets mulighed for at befare snævre kurver. På større damplokomotiver kunne man derfor anvende særlige konstruktioner med sideforskydelige aksler, reducerede hjulflanger eller andre løsninger, som gjorde det lettere at føre lokomotivet gennem kurver. Med overgangen til diesel- og elektrisk trækkraft blev bogiekonstruktioner almindelige på mange lokomotivtyper. Dermed blev både bogieakselafstand og bogiecenterafstand centrale tekniske oplysninger ved beskrivelsen af lokomotivernes undervogne.

Akselafstand i danske jernbanebestemmelser

Akselafstand har historisk været en vigtig størrelse i forbindelse med fastlæggelsen af, hvilke vogne der måtte befare forskellige danske jernbanestrækninger. Hos DSB blev der udarbejdet fortegnelser over de største tilladte akselafstande, akseltryk, metervægte og læsseprofiler. Disse fortegnelser indeholdt de tekniske begrænsninger, som skulle være opfyldt, for at en vogn måtte benyttes på de pågældende strækninger. I DSB's AML-fortegnelse fra 1. maj 1982 var de generelle grænser blandt andet 4,5 meter for to- og treakslede vogne med faste akselkasser og 9,5 meter for vogne med svævende akselkasser. For bogievogne angav fortegnelsen blandt andet en bogiecenterafstand på 16 meter og en bogieakselafstand på 4 meter. For bogievogne, som opfyldte de angivne RIV- eller RIC-bestemmelser, fandtes andre grænser, herunder 19 meter mellem bogiecentrene og 4,5 meter i bogien. Disse historiske værdier skal forstås som bestemmelser i det pågældende reglement og ikke som generelle konstruktionsmål for alle danske jernbanevogne eller som nutidige grænseværdier. I Banedanmarks senere AML-bestemmelser blev der fortsat skelnet mellem akselafstand og bogiecenterafstand, og køretøjernes geometriske mål indgik fortsat i vurderingen af deres mulighed for at befare infrastrukturen. Bestemmelserne viser, at akselafstand ikke blot er en teknisk oplysning i materielbeskrivelser, men også har haft direkte betydning for jernbanernes driftsmæssige og sikkerhedsmæssige regler.

Akselafstand i tekniske tegninger og materielbeskrivelser

I tekniske tegninger af jernbanekøretøjer angives akselafstanden normalt i millimeter. Målet vises ofte som en vandret mållinje mellem hjulsættenes lodrette centerlinjer. På en toakslet vogn vil tegningen typisk vise én akselafstand, mens en fireakslet bogievogn kan have separate angivelser for bogiecenterafstanden og akselafstanden i hver bogie. På mere detaljerede konstruktionstegninger kan der desuden være angivet afstande mellem de enkelte aksler, bogiernes geometriske centre og vognens ender. Disse oplysninger er vigtige ved konstruktion, vedligeholdelse og reparation af jernbanekøretøjer. De gør det blandt andet muligt at kontrollere, om undervognen er opbygget i overensstemmelse med de oprindelige specifikationer. For jernbanehistorikere og ved registrering af historisk rullende materiel er akselafstanden samtidig en nyttig oplysning ved identifikation og sammenligning af forskellige vogntyper. Ældre vogne kan eksempelvis have ændret overbygning eller fået nye bremse- og koblingssystemer gennem deres levetid, mens undervognens grundlæggende akselafstand ofte er bevaret. Akselafstanden kan dermed være med til at identificere en oprindelig vogntype eller konstruktionsfamilie, selv om køretøjet senere er blevet ombygget.

Forskellen mellem akselafstand, bogiecenterafstand og akseltryk

Begreb	Betydning
Akselafstand	Afstanden mellem akselcentrene på en toakslet vogn eller bogie eller mellem de yderste aksler på en enhed med flere aksler.
Bogieakselafstand	Afstanden mellem akslerne i en bogie, normalt mellem de to yderste aksler.
Bogiecenterafstand	Afstanden mellem de to bogiers drejecentre på et bogiekøretøj.
Bogietapafstand	Anden betegnelse for bogiecenterafstand ved køretøjer med drejetappe.
Samlet akselafstand	Afstanden mellem køretøjets forreste og bageste aksel.
Fast akselafstand	Afstanden mellem yderste aksler i en gruppe af aksler, som ikke kan dreje som en samlet bogie i forhold til køretøjet.
Akseltryk	Den lodrette belastning, som et hjulsæt overfører til sporet.

Kort definition til jernbaneordbogen

Akselafstand: Den vandrette afstand mellem centerlinjerne for hjulaksler på et jernbanekøretøj, målt i køretøjets længderetning. På en toakslet vogn eller bogie er akselafstanden afstanden mellem de to aksler, mens den på en treakslet vogn eller bogie normalt måles mellem de yderste aksler. På bogievogne, bogielokomotiver og togsæt skelnes mellem akselafstanden i den enkelte bogie og bogiecenterafstanden, også kaldet bogietapafstanden, som er afstanden mellem bogiernes drejecentre. Akselafstanden har betydning for køretøjets kurvegang, kørestabilitet, belastning af sporet og mulighed for at befare bestemte banestrækninger. Begrebet anvendes i tekniske tegninger, materielbeskrivelser og jernbanernes regler for køretøjers anvendelse. Beslægtede begreber: Aksel, hjulsæt, akseltryk, bogie, bogieakselafstand, bogiecenterafstand, bogietapafstand, fast akselafstand, kurveradius, kørestabilitet, læsseprofil og jernbaneundervogn.

Historiske kilder og dokumentation

Følgende kilder er særligt relevante for den tekniske definition af akselafstand og dens historiske anvendelse:

1. DSB – Vognmateriel, 1957. Statsbanernes tekniske beskrivelse af jernbanevognmateriel, herunder hjulsæt, aksler, akselafstand og bogier. Publikationen beskriver forskellen mellem akselafstanden på to- og treakslede vogne og den samlede akselafstand på bogievogne. DSB – Vognmateriel, 1957

2. DSB – AML, 1. maj 1982. Fortegnelse over største tilladte akselafstand, akseltryk, metervægt og læsseprofil på danske jernbaner og færger. Kapitel 2 indeholder definitionerne, mens kapitel 3 beskriver de historiske begrænsninger for forskellige vogntyper. DSB – AML, 1982

3. Banedanmark – AML, rettelsesstand 3. juli 2017. Indeholder tekniske definitioner af akselafstand, bogiecenterafstand og akseltryk samt bestemmelser for forskellige vogntyper. Dokumentets definitioner præciserer blandt andet forskellen mellem afstanden mellem bogiernes nærmeste aksler og afstanden mellem vognens yderste aksler. Banedanmark – AML, 2017

4. Banedanmark – UT-instruks, 18. juli 2025. Beskriver oplysninger og tekniske målangivelser, som anvendes ved ansøgning om transport af usædvanlige forsendelser, herunder akselafstand, bogiecenterafstand og akselafstand i bogier. Banedanmark – UT-instruks, 2025
