DSB SA 8124, en artikel om DSB SA 8124



DSB's Litra SA: Den 4. Generations S-Tog

Litra SA er et fast sammenkoblet 8-vogns S-tog: SA-SB-SC-SD-SD-SC-SB-SA. DSB modtog i perioden 1995-2005 i alt 105 S-togsæt af denne type. SA-togsættet er kendt for sin hurtige og støjsvage acceleration samt generelt høje komfort. Et samlet togsæt med otte vogne er 83,78 meter langt og er konstrueret således, at de kun kan adskilles på et værksted. Hvert togsæt er symmetrisk oprangeret og individuelt nummereret.

Vogntyper og Konstruktion

Litra SA består af fire forskellige vogntyper:På grund af deres buttede facon har Litra SA-togsættene fået øgenavne som "perronknuseren", "bobletog" og "Hamsteren/Dværghamsteren", der henviser til hhv. det otte- eller firevogns togsæt.

Teknologiske Forbedringer

Litra SA er konstrueret med enkeltakslede bogier i stedet for traditionelle to-akslede bogier. De enkeltakslede, hydraulisk kurvestyrede bogier sørger for, at hjulene altid står vinkelret på sporet, hvilket reducerer både støj og slitage på hjul og spor. Denne konstruktion reducerer også vægten væsentligt, hvilket resulterer i lavere energiforbrug og bedre acceleration.

Bygget af Alstom og Siemens

Litra SA-togsættene er bygget af Alstom LHB og Siemens i Salzgitter, Tyskland. DSB bestilte i 1992 en forserie på 8 stk. litra SA, men efter vellykket drift blev der i 1997 bestilt yderligere 112 nye litra SA-togsæt. På grund af den forlængede Ringbane blev de sidste 15 stk. 8-vognstogsæt vekslet til 30 stk. 4-vognstogsæt, litra SE.

Drift og Ulykker

Litra SA-togsættene kører på 1.650 V jævnstrøm og har en maksimal hastighed på 120 km/t, dog kan denne hastighed kun udnyttes på specifikke strækninger som Køge Bugt, Høje Taastrup, Frederikssund og Nordbanen mellem Hellerup og Hillerød. På Ringbanen er tophastigheden 80 km/t.

I en ulykke i Holte den 7. november 2002 kørte SA 8122 gennem en sporstopper og blev påkørt af SA 8136. Ved ulykken blev én passager desværre dræbt. Efter ulykken blev de mindst beskadiget vogne samlet til et nyt SA 8122 togsæt, hvor følgende vogne indgik: 8136-8336-8636-8822-9822-9622-9322-9122. Det "nye" SA 8122 togsæt kom i drift i 2004 ca. 1½ år efter ulykken. De resterende 8 beskadiget vogne blev udrangeret og blev opklodset i Århus. Vognsæt SA 8136 udgik helt af listen over togsæt i drift. Som erstatning for de udrangerede 8 vogne anskaffedes DSB et ekstra 4-vognstogsæt, så DSB i alt har fået leveret 136 togsæt i alt, hvor de 105 er 8-vognstogsæt og de 31 er 4-vognstogsæt.

Energieffektivitet og Sikkerhed

Litra SA-togsæt er mere energiøkonomiske end deres forgængere, da de er udstyret med regenerativ bremsning. Denne funktion gør det muligt for togene at bremse elektrisk og genvinde energi, som enten kan bruges af toget selv eller sendes ud i køreledningen til brug for andre tog. Togsættene har også mekaniske bremser som supplement.

Litra SA er udstyret med to identiske, uafhængige traktionsanlæg – ét i hver halvdel af toget. Dette design gør, at toget altid kan køre til perron, selvom der skulle opstå fejl i et af traktionsanlæggene.

Specifikt information om DSB SA 8124

DSB SA 8124 er et fast sammenkoblet 8-vogns S-tog: SA 8124-SB 8324-SC 8624-SD 8824-SD 9824-SC 9624-SB 9324-SA 9124.


Links til supplerende læsning:

kwmosgaard.dk (Beskrivelse af DSB s-tog Litra SA - ALSTOM årgang 1995-2005)
lokalbanen.com (Siemens bruchurer 120 Eight-Car Units)
lokalbanen.com (S-TOG LITRA SA)
lokalbanen.com (Siemens bruchurer 8-vogns S-tog litra SA)
lokalbanen.com (Tegninger S-TOG LITRA SA)
da.wikipedia.org (Beskrivelse af DSB 4. generation S-tog)


Stamdata for DSB SA 8124

Byggeår2000
Konfiguration i fast sammenkoblingSA 8124-SB 8324-SC 8624-SD 8824-SD 9824-SC 9624-SB 9324-SA 9124
FabrikantAlstom
ModelDSB s-tog Litra SA - ALSTOM årgang 1995-2005
Antal indkøbt105
KarrosseriAluminium
Tjenestevægt123.800 kg
Fremdriftsmiddel1.650 V DC
Effekt i KW eller HK1.720 kW / 2.300 HK
Motor8 asynkrone AC banemotorer
TransmissionElektrisk
BremsetypeHydrauliske og Elektriske bremser med en maksimal bremse effekt på 2.950 kW / Maksimal retardation 1,2 m/s2.
SammenkoblingstypeScharfenberg automatkobling
AkselrækkefølgeA'A'A'1A'+A'1A'A'A'
Antal trækkende aksler8
Hastighed MAX120 km/t
Acceleration1,3 m/s2
Sporvidde1.435 mm
Længde over puffere83.780 mm
Bredde3.520 mm
Højde over skinner4.300 mm
Akselafstand7.500 mm + 9.850 mm + 9.850 mm + 9.850 mm <=> 9.850 mm + 9.850 mm + 9.850 mm + 7.500 mm
Hjuldiameter840 mm
StrækningsradioGSM-R
SikkerhedssystemHKT og CBTC
Antal pladser312 sæder, 28 klapsæder og ca. 360 ståpladser.
Døre pr. side8 stk. dobbeltdøre pr. side.
Vogne pr. togsæt8-vogns S-tog i formation: SA-SB-SC-SD-SD-SC-SB-SA
Dørbredde1.600 mm
Indstigningshøjde1.100 mm - i niveau
Antal toiletter0
Kørestolspladser4 dedikerede kørestolspladser.
Antal cykelpladser4 stk. af 7 pladser - 28 pladser i alt.
Antal flexområder4 stk. flexrum til cykler, barnevogne, rullestole m.m.


Materiellets ejerforhold

LitraFra datoTil datoMaterielejerBeskrivelse
DSB SA 81242000I driftDanske Statsbaner (DSB)


Materiellets journal

LitraFra datoTil datoBeskrivelse
DSB SA 81242000DSB SA 8124 blev leveret til DSB af Alstom LHB fra Salzgitter i Tyskland.


Billeder af DSB SA 8124

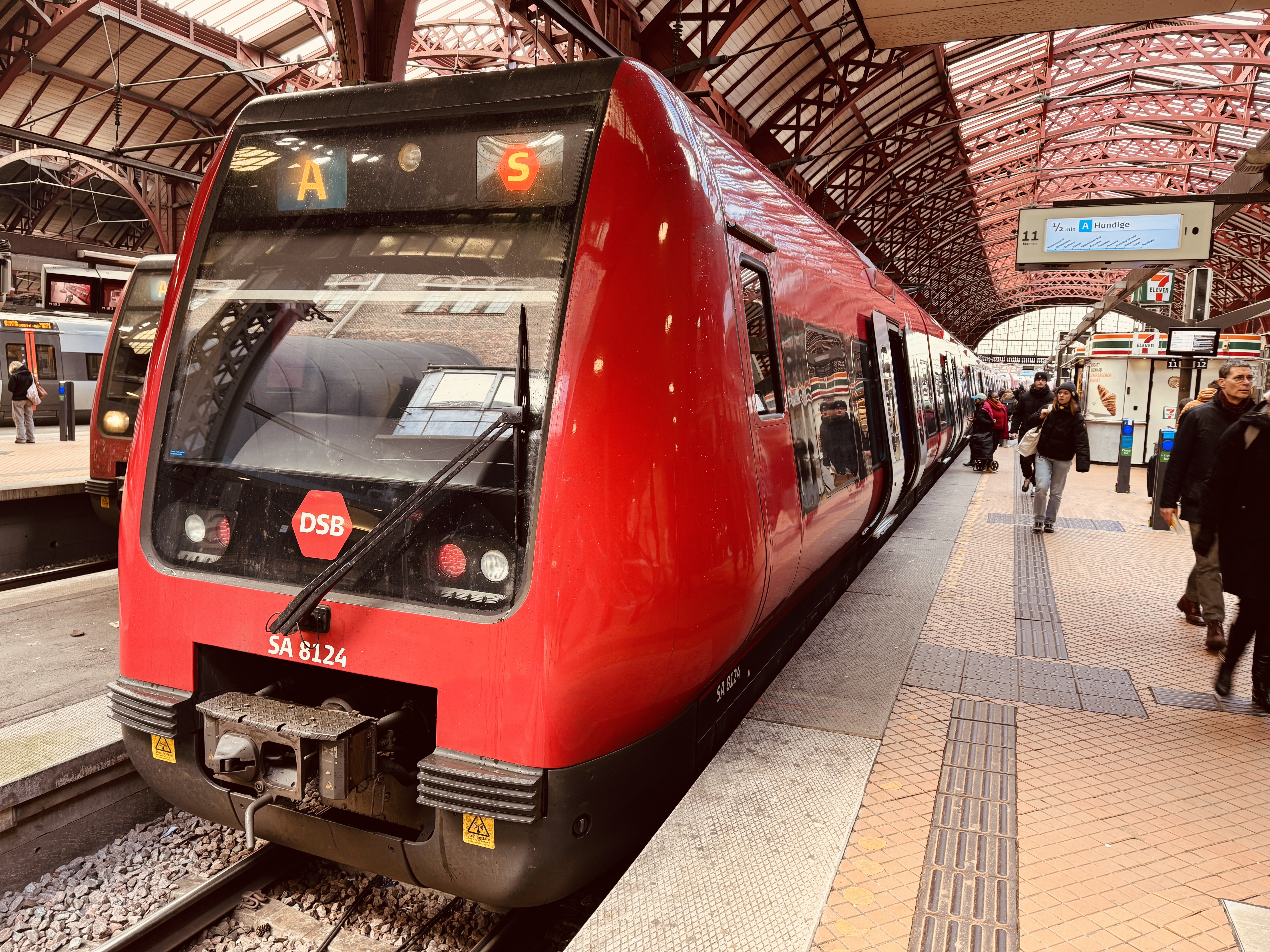

Billede af DSB SA 8124 fotograferet ud for København Hovedbanegård.
Billede af DSB SA 8124 fotograferet ud for København Hovedbanegård. Prioriteret materiale Prioriteret materiale Prioriteret materiale
Fotograf: Jacob Laursen - Dato: den 7. februar 2024
Download billede
