DSB Rangertraktorer: En Milepæl i Dansk Jernbaneteknologi
DSB rangertraktorerne, leveret af Frichs i årene 1933-1934, markerede en vigtig udvikling inden for rangerings- og manøvreringsteknologi på de danske jernbaner. Disse traktorer var udstyret med en Frichs 6-cylindret dieselmotor af typen 6115CA og havde en mekanisk transmission, som sikrede pålidelig drift og effektiv ydelse.Design og Udvikling
I deres oprindelige konfiguration havde DSB-traktorerne ikke førerhuse, men disse blev monteret i løbet af årene 1935-1937 for at forbedre arbejdsmiljøet for personalet. Oprindeligt var traktorerne malet sorte, men omkring 1960 blev de omlakeret i en grøn farve, som blev den nye standard for DSB's rangeringsudstyr.Teknologi og Drift
Frichs tilbød en serie standardiserede dieselmotorer fra 1932, hvilket gjorde dem velegnede som drivkraft til rangertraktorer. Designet af disse traktorer var baseret på enkelhed og enmandsdrift. De var konstrueret, så de kunne betjenes af stationspersonalet uden behov for specialuddannet lokomotivfører. Kontrollerne var tilgængelige fra begge sider af traktoren, hvilket gjorde det muligt for personalet at manøvrere maskinen fra sideløbebrætterne.Levering og Brugsperiode
Traktorerne blev drevet af en dieselmotor, og kraften blev overført mekanisk gennem en gearkasse og rullekæder til begge hjulsæt. DSB modtog to serier af disse Frichs-traktorer. Den første serie, med en motorydelse på 60 HK, blev leveret som DSB 72-76 i 1933, mens den anden serie, med en motorydelse på 82 HK, fulgte som DSB 77-85 i 1933-1934.Modernisering og Efterliv
I 1937 blev traktorerne udstyret med mere omfangsrige førerhuse, der strakte sig over hele bredden af køretøjerne. Dette gav dem tilnavnet "Kommoder" (Traktor 75 havde dog et anderledes design med tøndetag). Disse traktorer blev primært anvendt i Jylland og var i drift indtil 1966, da de blev erstattet af Køfs. Nogle af køretøjerne blev solgt til private jernbaneselskaber som OHJ, SB og VLTJ, mens ingen blev bevaret i DSB's flåde.Betydning og Indflydelse
Denne serie af Frichs-traktorer bidrog væsentligt til effektiviseringen af rangeringsarbejdet på de danske jernbaner og repræsenterede et vigtigt skridt i udviklingen af lokomotivteknologi og driftspraksis inden for DSB.Links til supplerende læsning:
www.jernbanearkivalier.dk (Tegninger af DSB Traktor - Frichs årgang 1933-1934)www.sebtus.de (Beskrivelse af DSB Traktor - Frichs årgang 1933-1934)
www.jernbanen.dk (Beskrivelse af DSB Traktor - Frichs årgang 1933-1934)
Stamdata for DSB Traktor - Frichs årgang 1933-1934
Fabrikant | Frichs |
Model | DSB Traktor - Frichs årgang 1933-1934 |
Antal indkøbt | 9 |
Karrosseri | Stål |
Tjenestevægt | 10.400 kg (Vægt inklusive eftermonteret førerhus) |
Fremdriftsmiddel | Diesel |
Mængde af brændolie i liter | 150 liter |
Effekt i KW eller HK | 60 kW (82 HK) ved 1.400 o/min. |
Motor | Frichs 6 cylinder dieselmotor type 6115CA. |
Slagvolumen | 10.595 cm³ |
Cylinderdiameter | 115 mm |
Slaglængde | 170 mm |
Transmission | Frichs 4 gear mekanisk transmission med udveksling: 30-15,3-11,2-5,7 |
Sammenkoblingstype | Træktøj og skruekobling |
Akselrækkefølge | 0B0 |
Antal trækkende aksler | 2 |
Hastighed MAX | 30 km/t |
Sporvidde | 1.435 mm |
Længde over puffere | 5.270 mm |
Bredde | 2.400 mm |
Højde over skinner | 3.090 mm (med hus) |
Akselafstand | 2.500 mm |
Drivhjulsdiameter | 660 mm |
Oversigt over andre beslægtede typer materiel: Frichs Traktor
Foto | Materiel type | Materiel firma | Antal købt |
---|---|---|---|
DSB Traktor - Frichs årgang 1933-1934 | Frichs | 9 | |
DSB Traktor - Frichs årgang 1933 | Frichs | 5 |

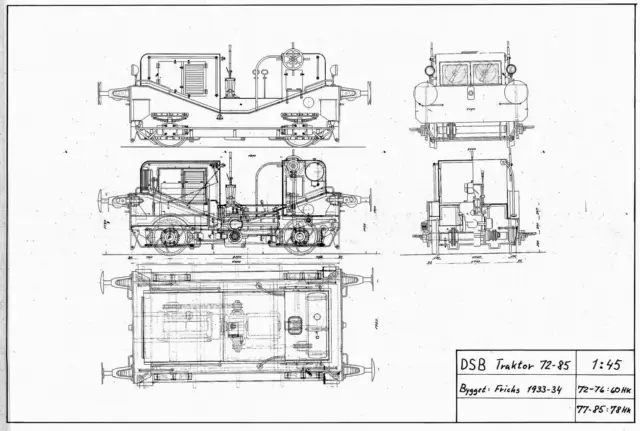

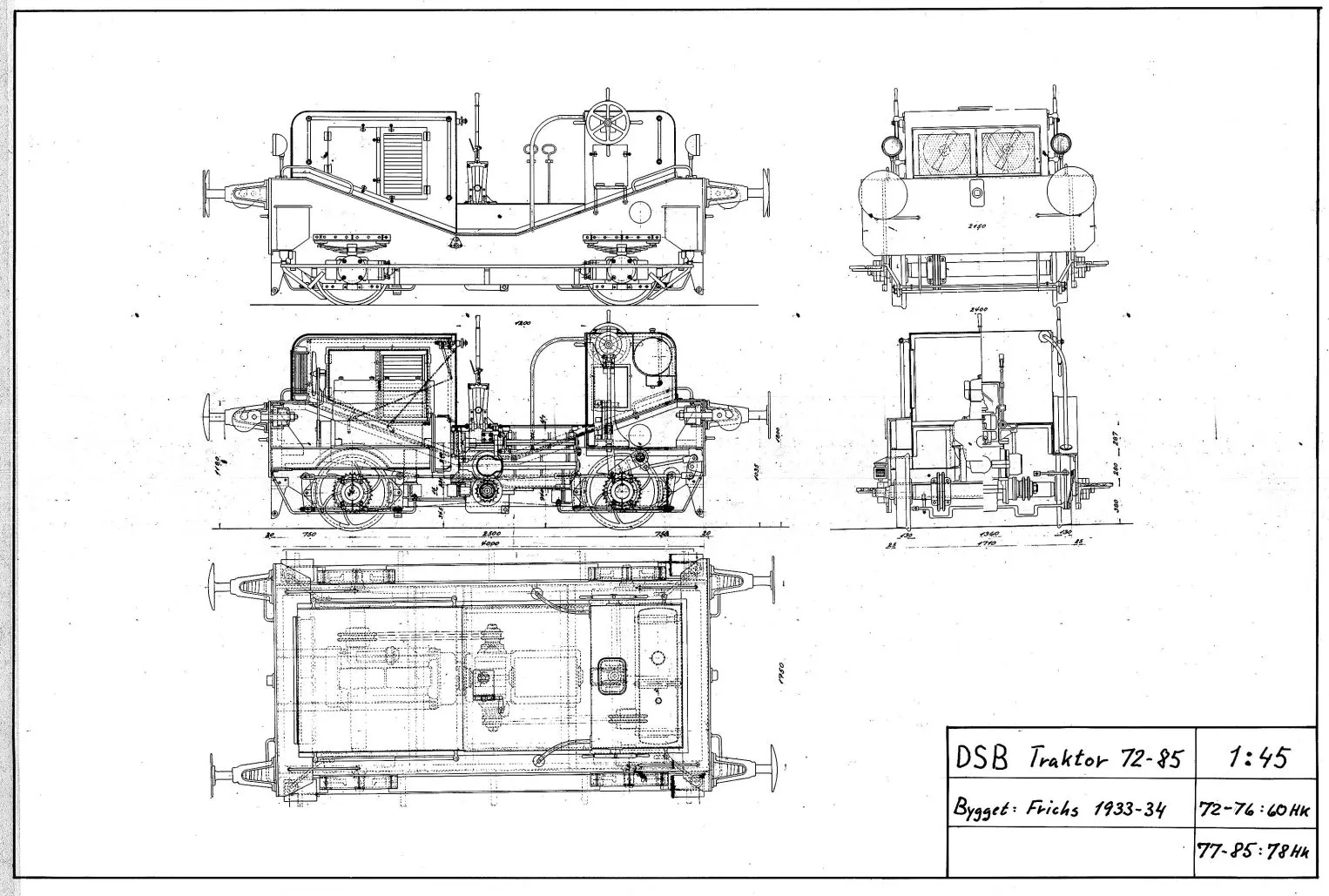

Tegninger af DSB Traktor - Frichs årgang 1933-1934
Kilde: Jernbanearkivalier - Dato: Ukendt - LINK til kilde.
DSB Traktor - Frichs årgang 1933-1934 består af følgende materiel
Foto | Materiel | Anskaffelsesdato | Byggenummer | Status i dag |
---|---|---|---|---|
DSB Traktor 77 | 1933 | 136 | ||
DSB Traktor 78 | 1933 | 137 | ||
DSB Traktor 79 | 1933 | 138 | ||
DSB Traktor 80 | 1933 | 139 | ||
DSB Traktor 81 | 1934 | 150 | ||
DSB Traktor 82 | 1934 | 151 | ||
DSB Traktor 83 | 1934 | 203 | ||
DSB Traktor 84 | 1934 | 204 | ||
DSB Traktor 85 | 1934 | 205 |
