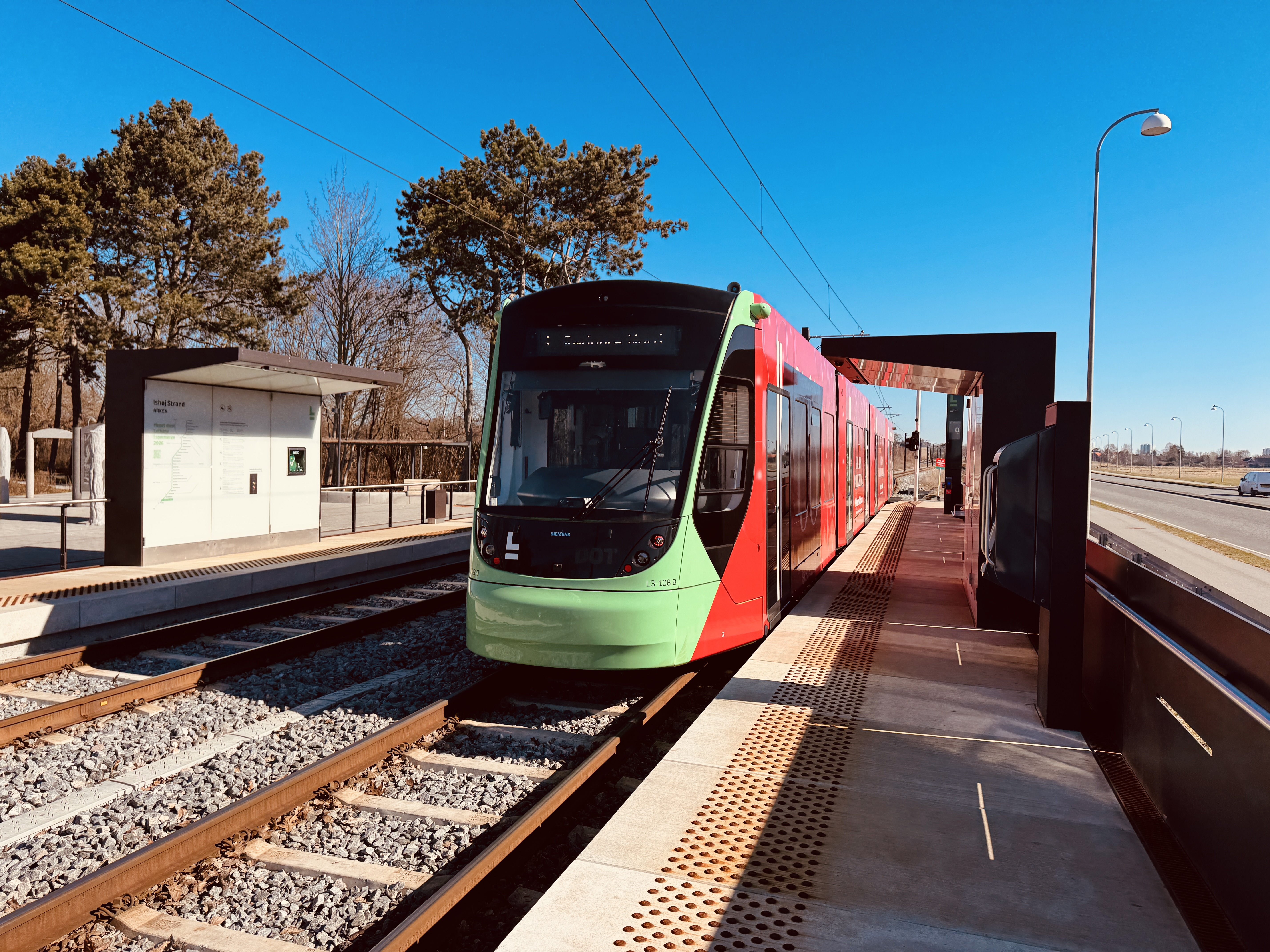

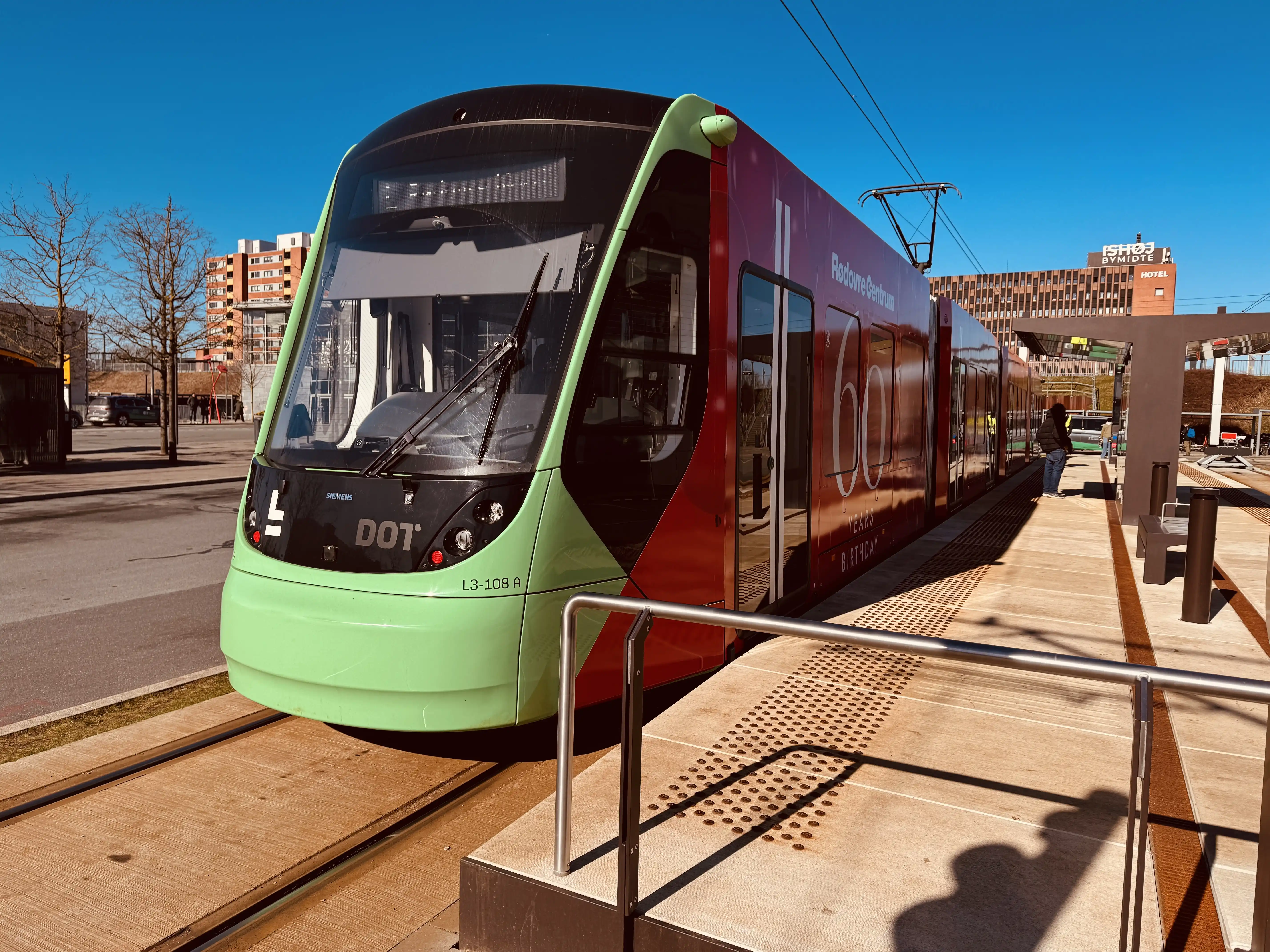

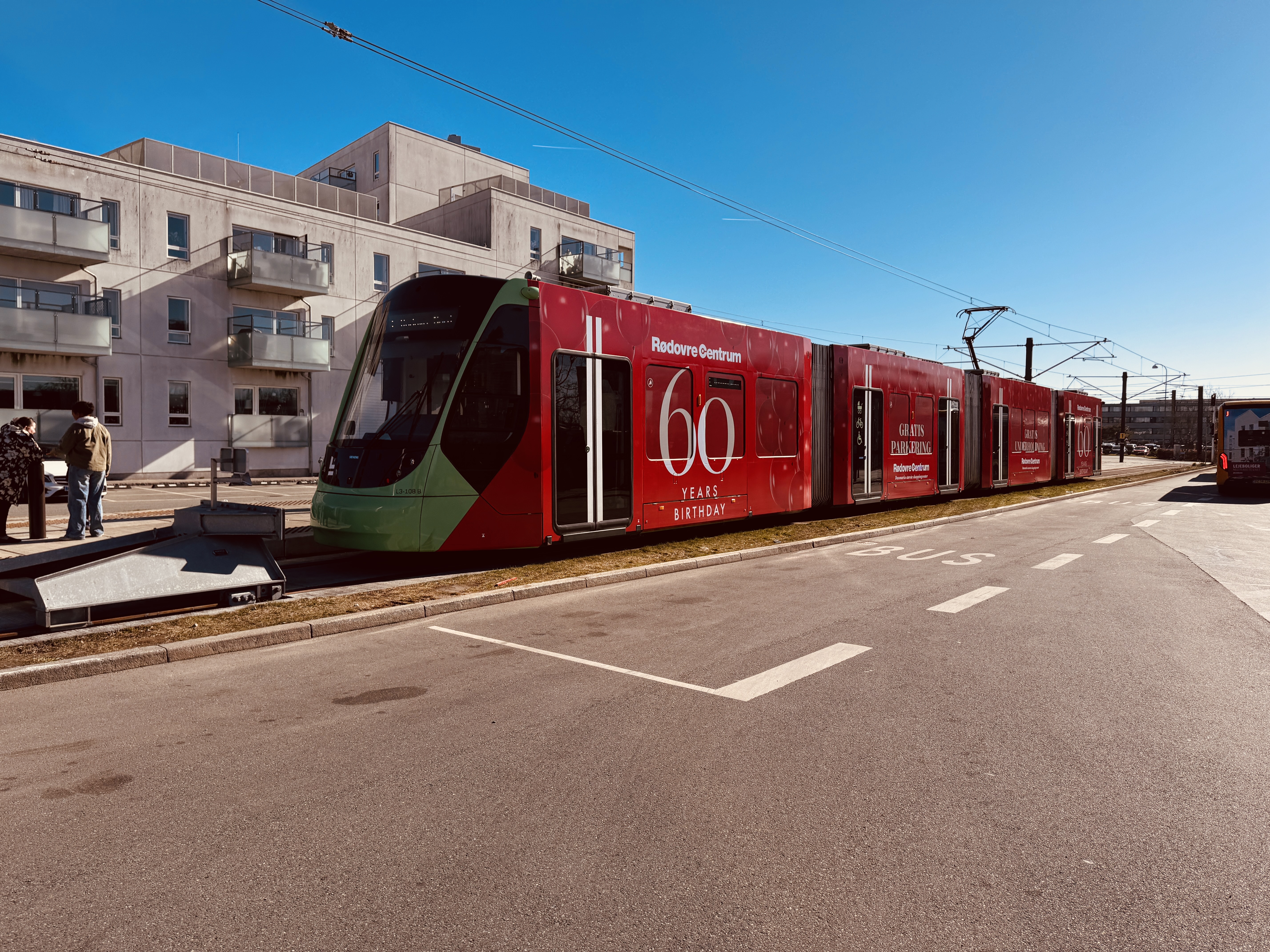

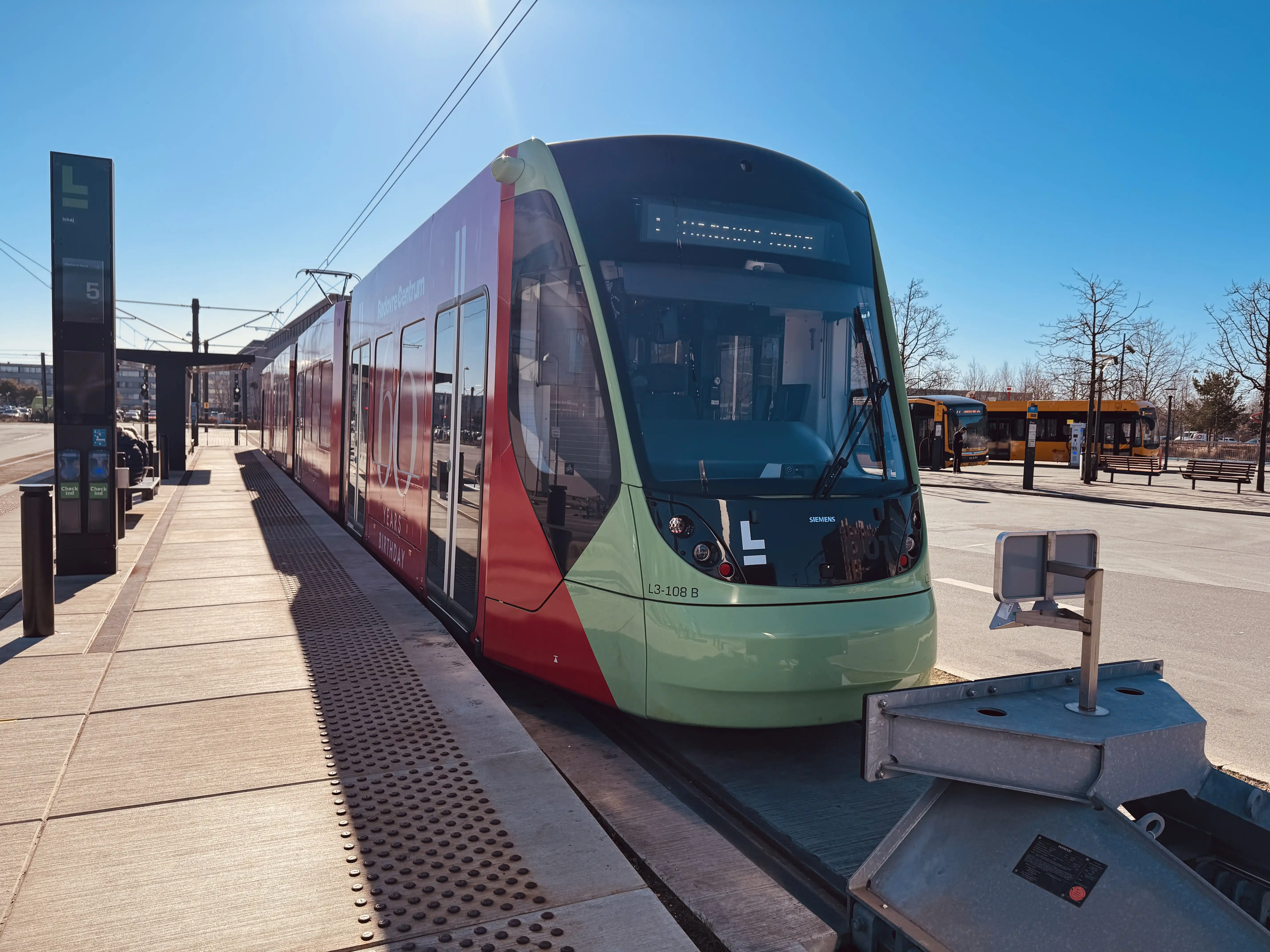

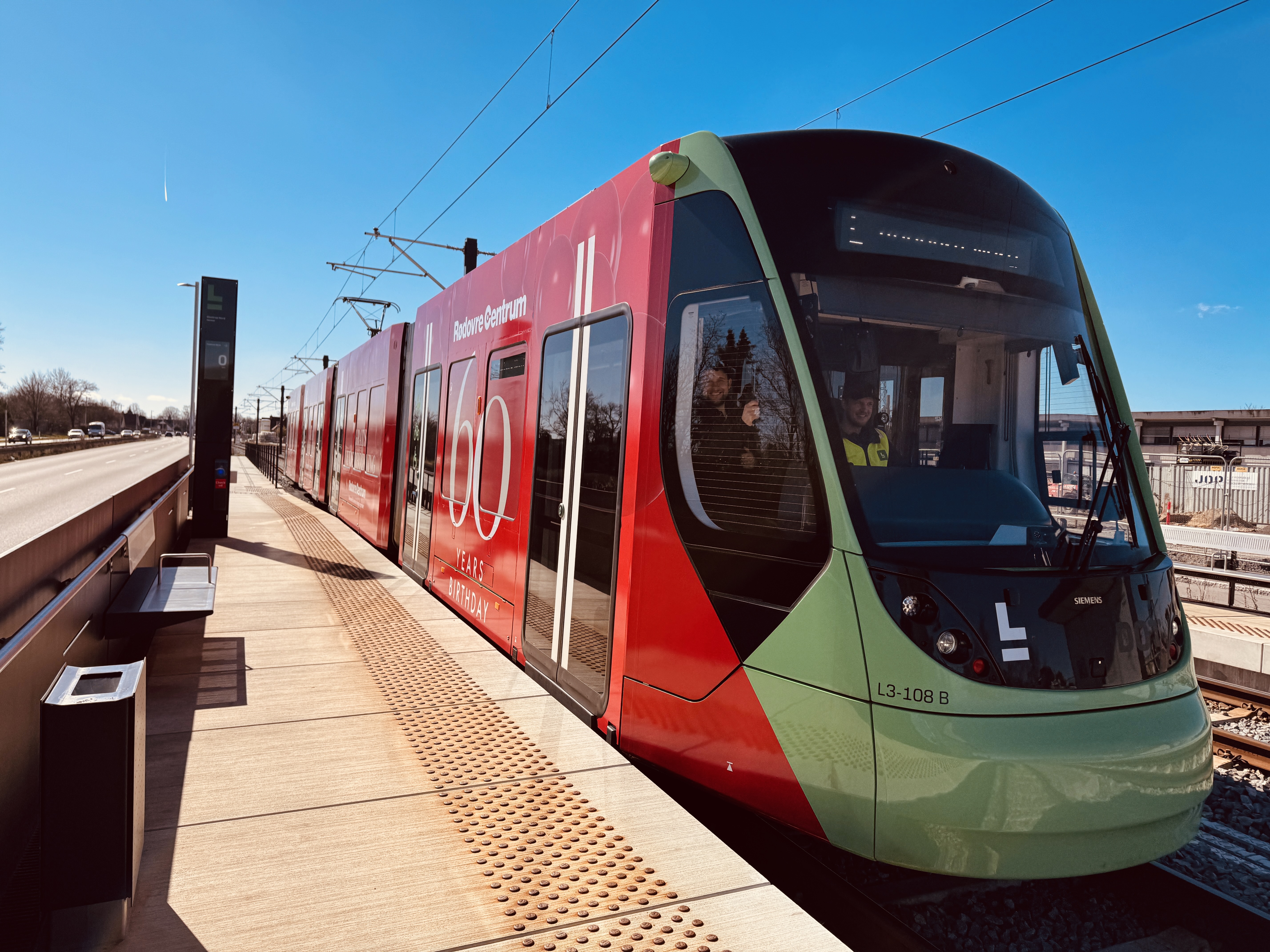

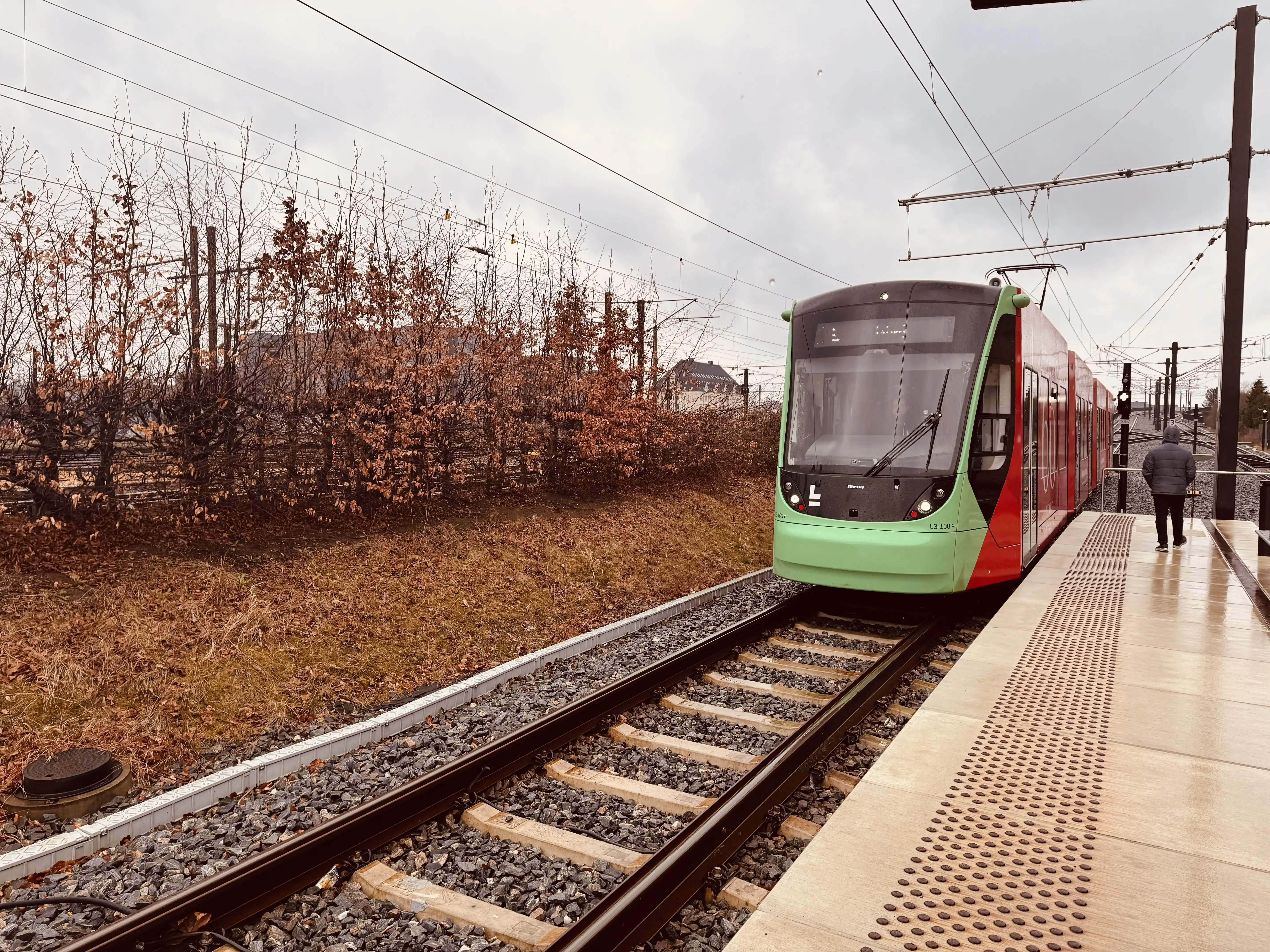

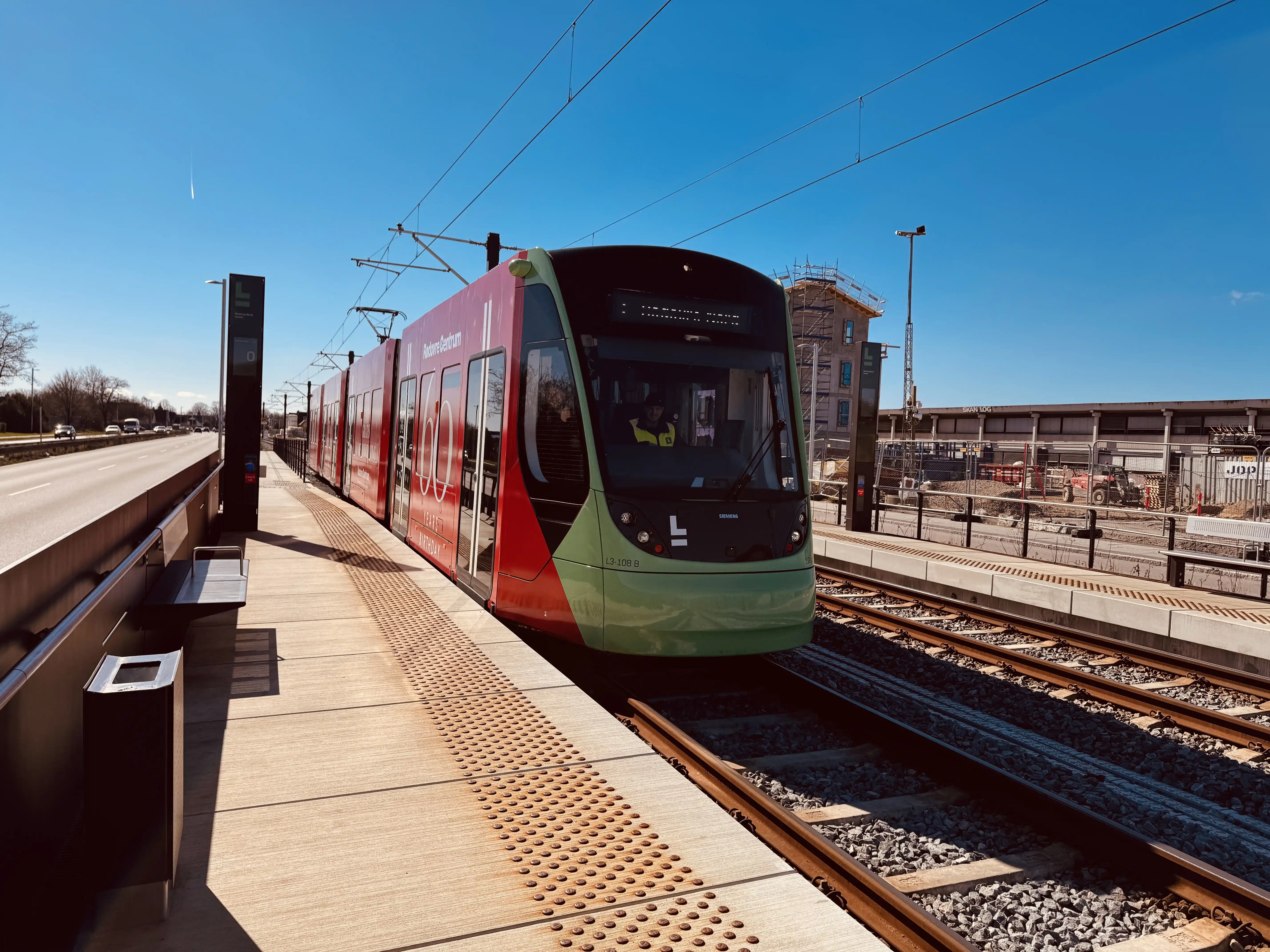

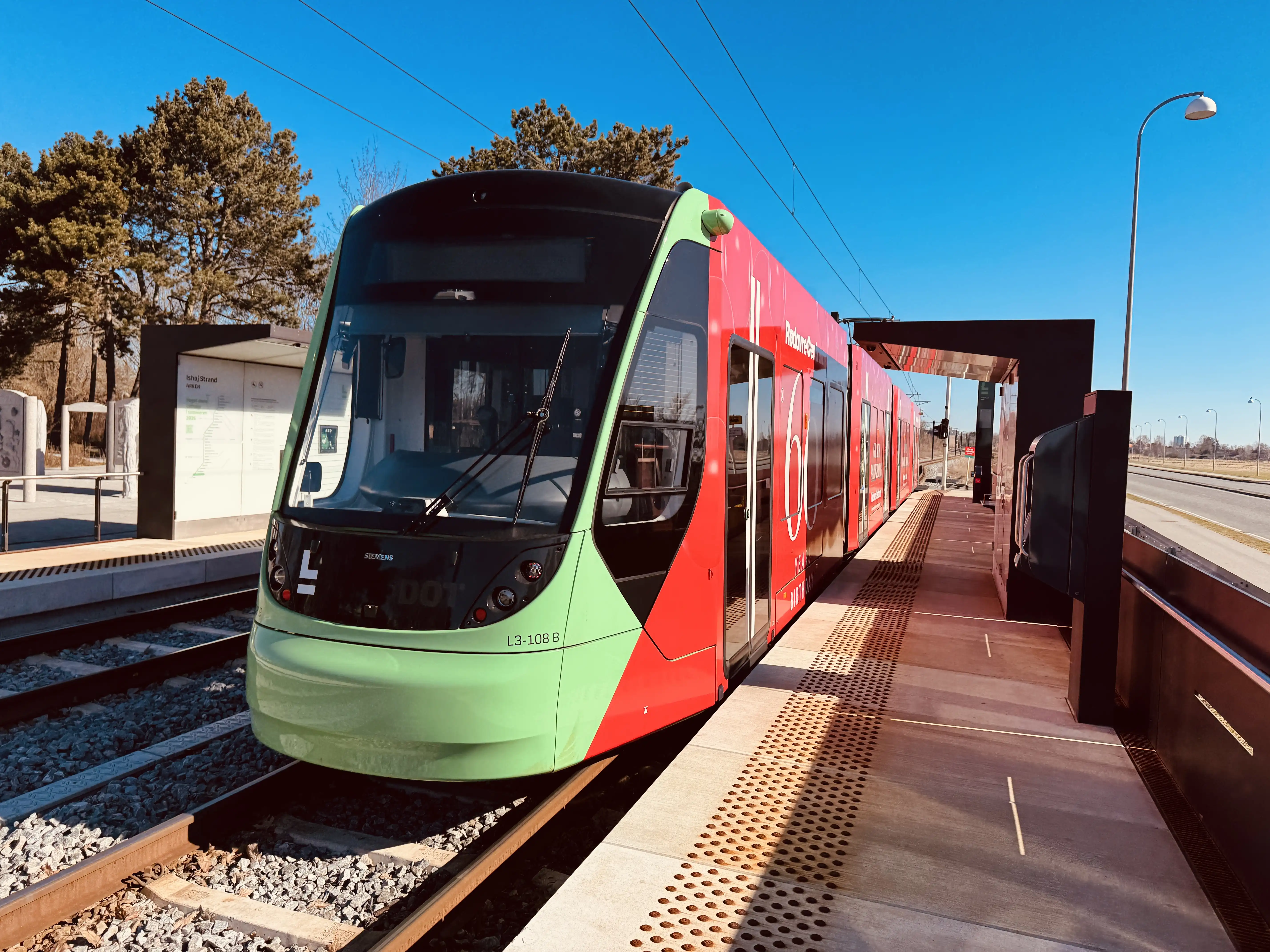

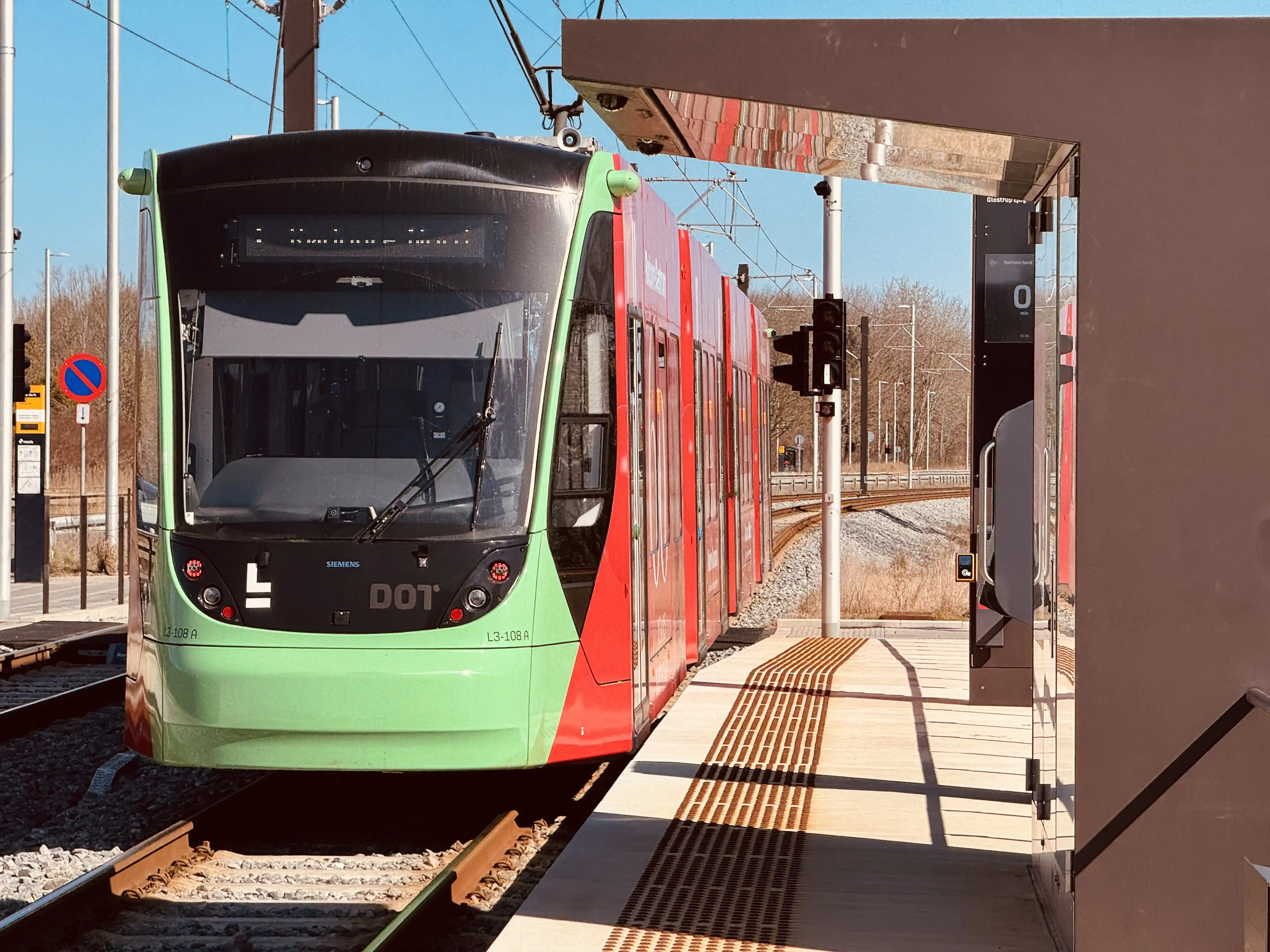

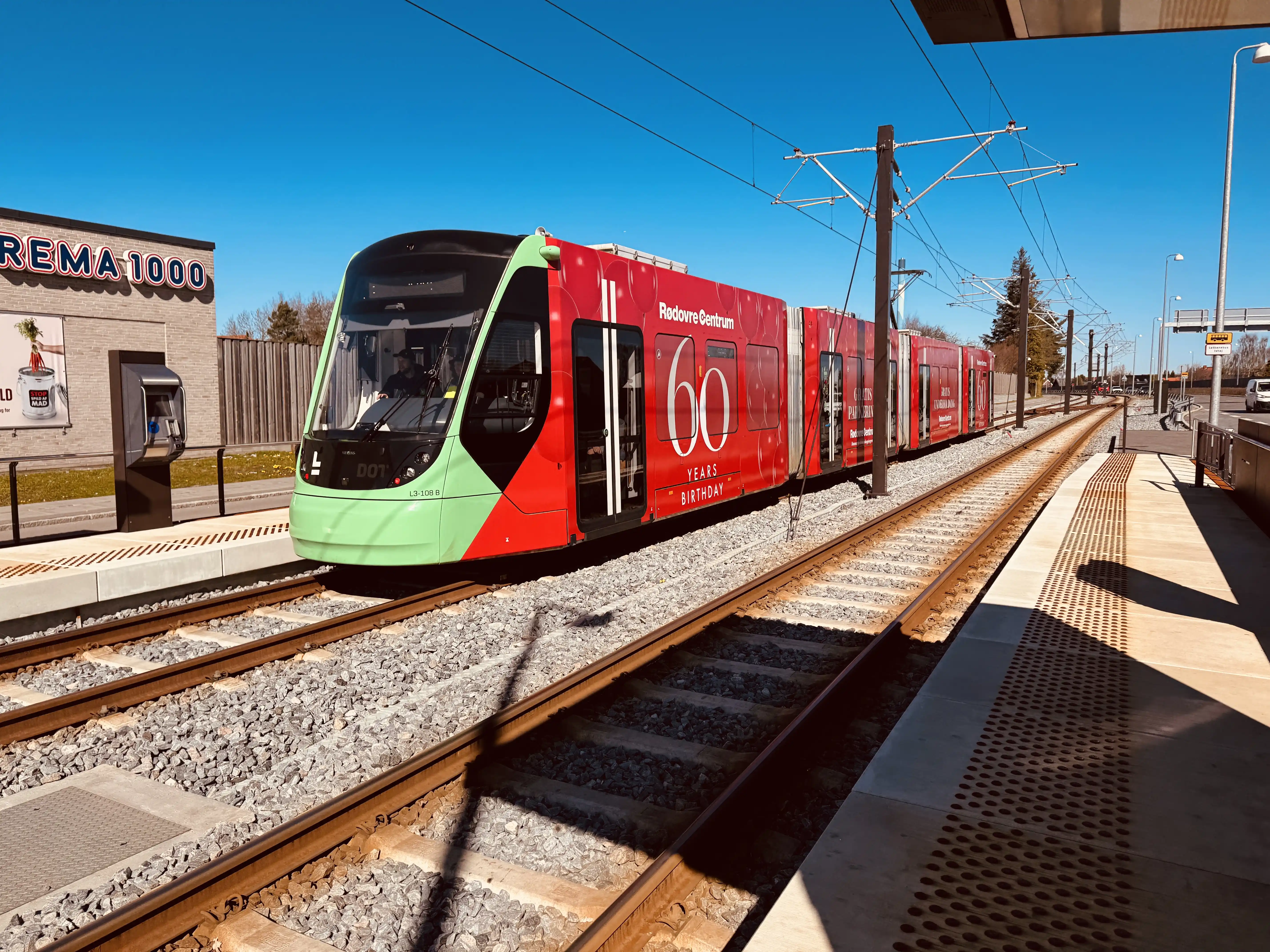

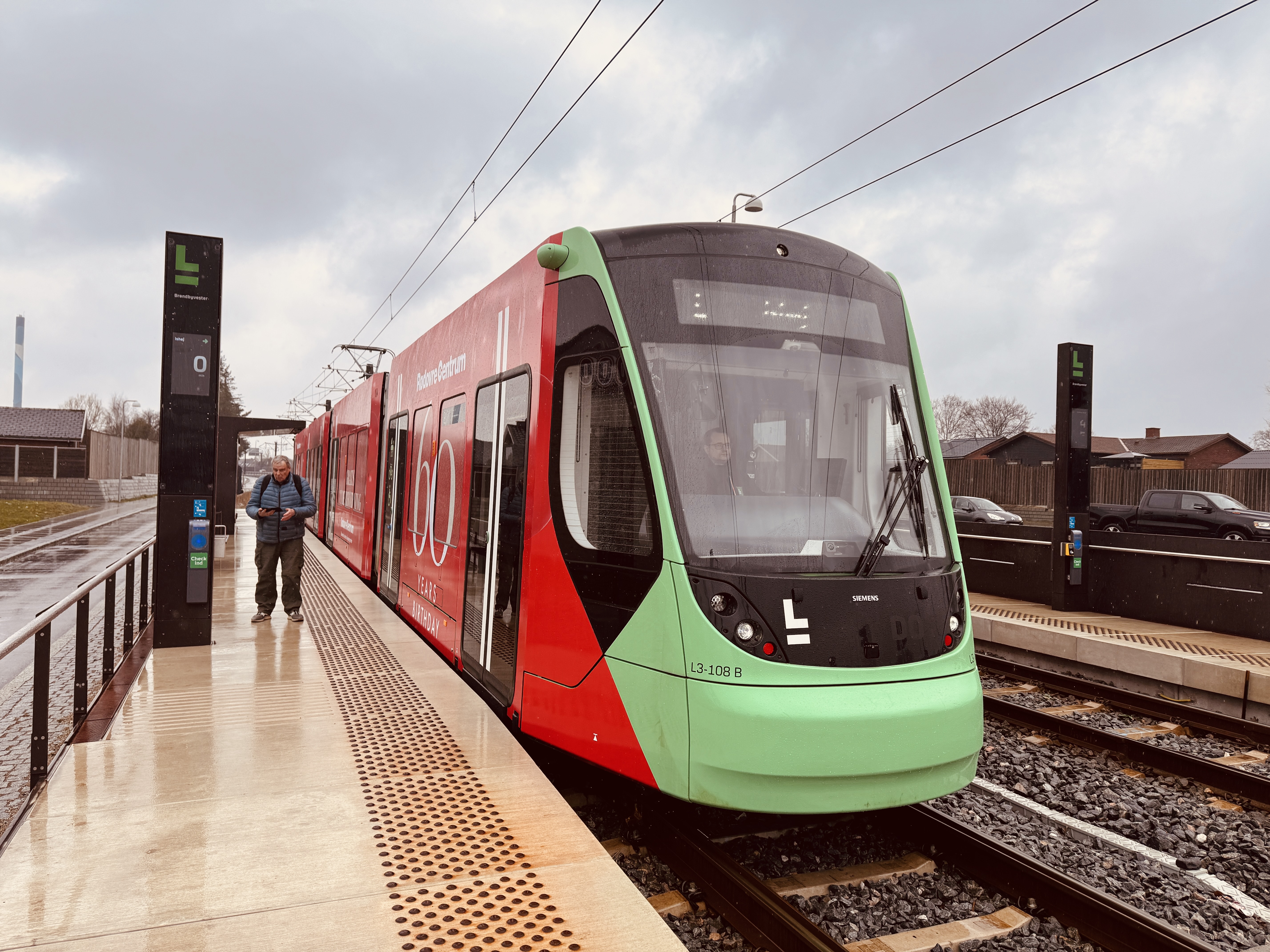

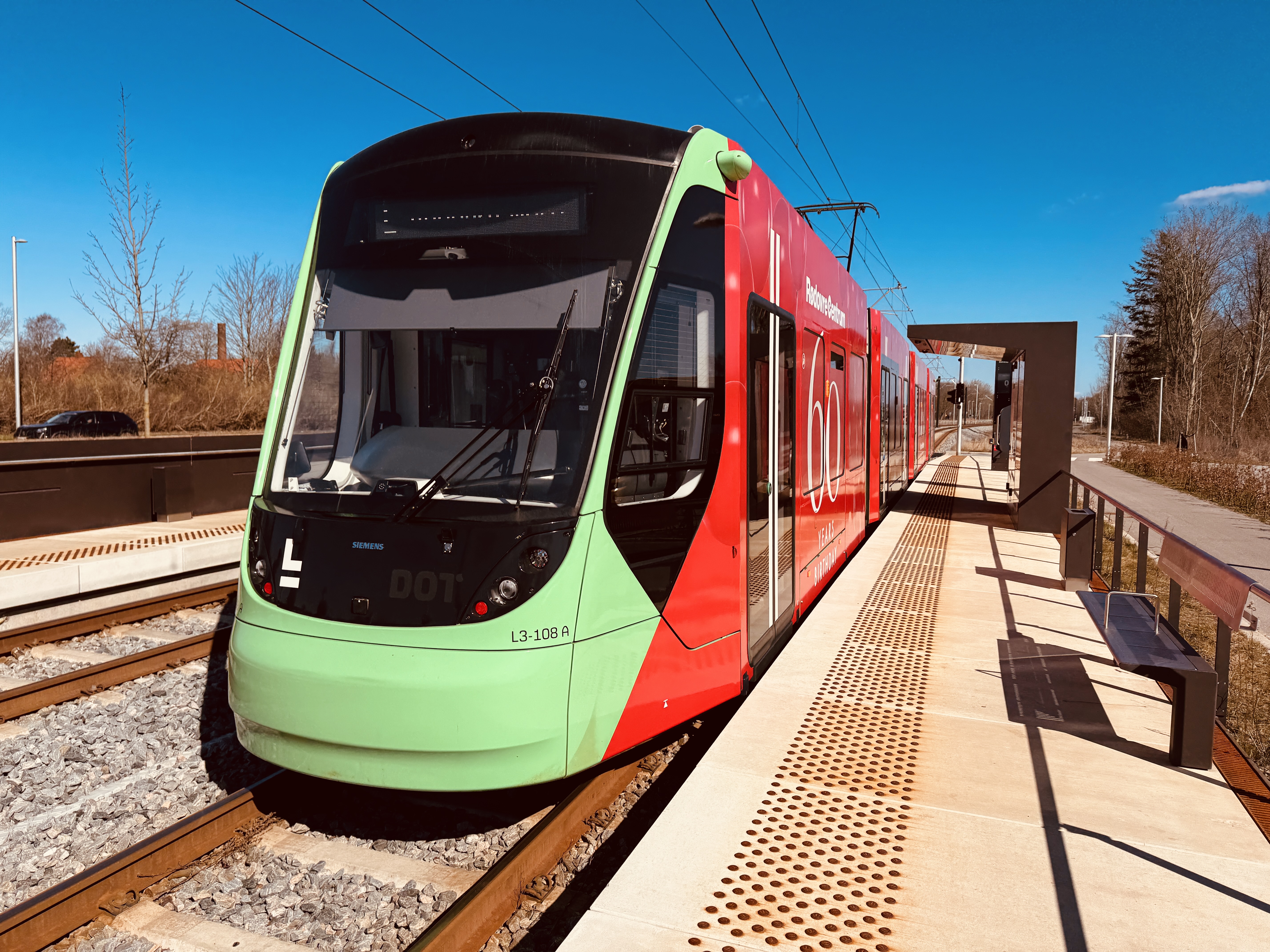

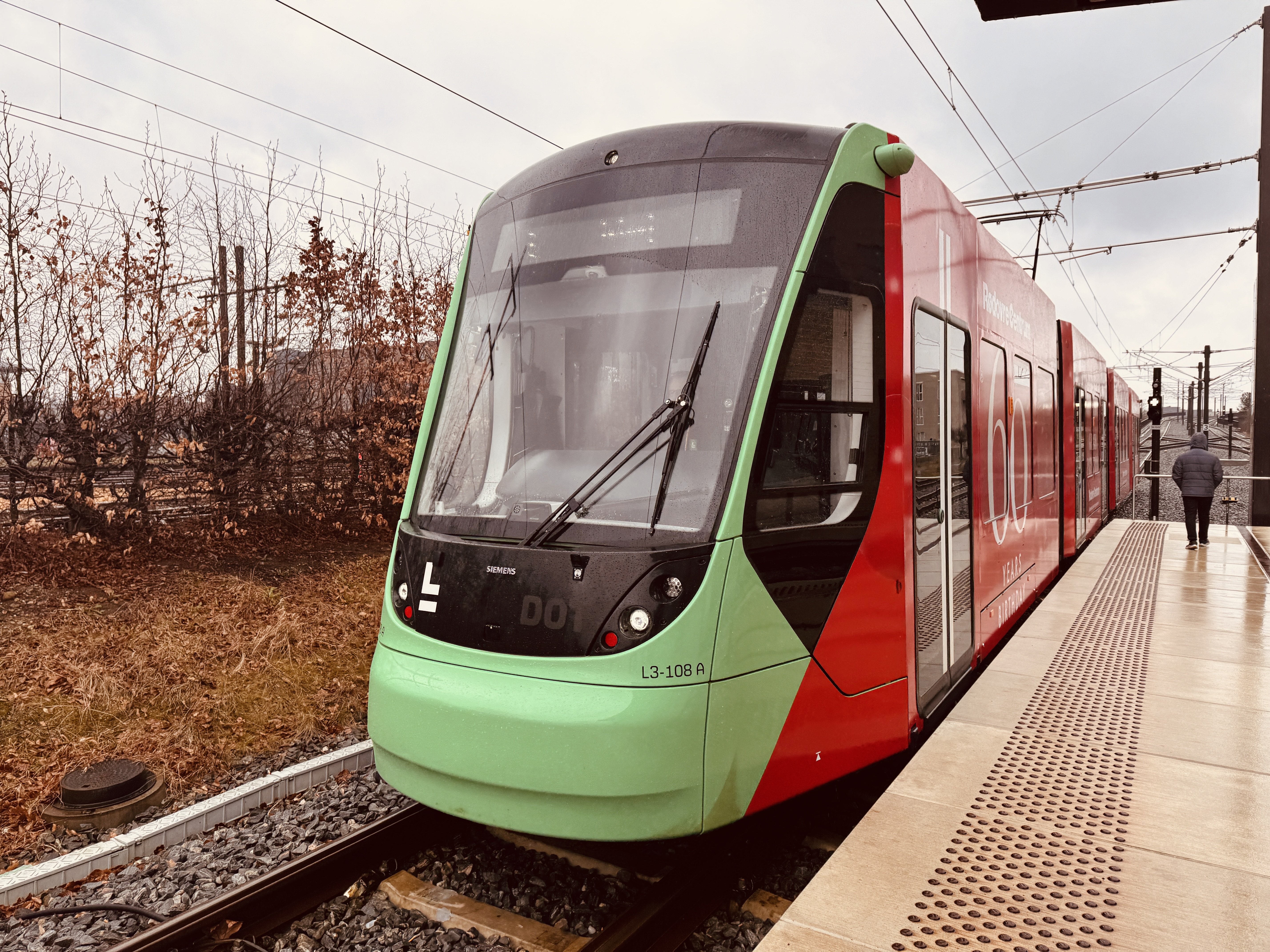

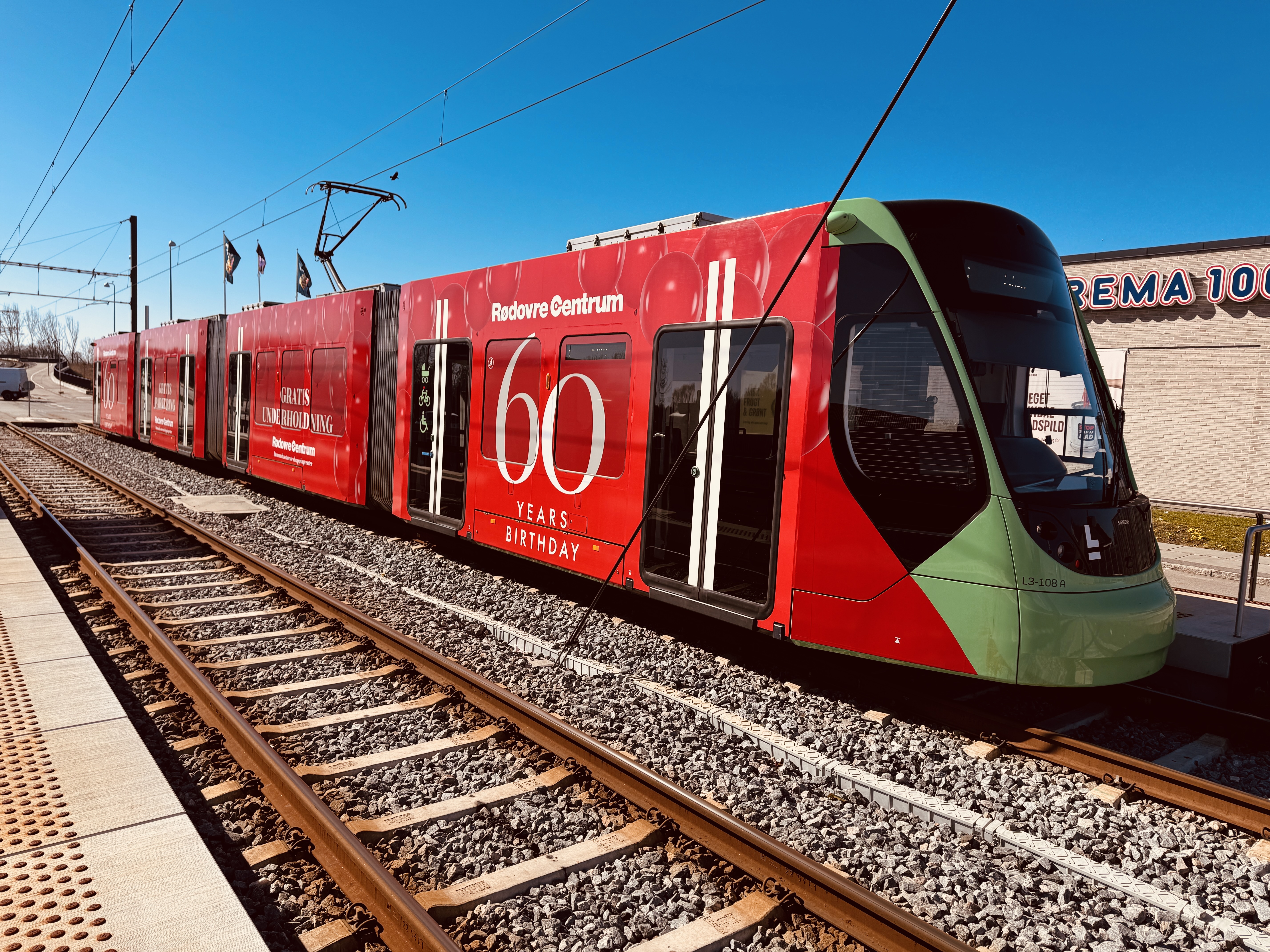

L3 108, en artikel om L3 108

Siemens Avenio - modulært lavgulvs letbanetog til moderne bytrafik

Siemens Avenio er en platform af lavgulvs letbanetog udviklet til moderne bytrafik med fokus på høj kapacitet, tilgængelighed, energieffektiv drift og lavt vedligeholdelsesbehov. Platformen er konstrueret som et modulært system, hvor længde, kapacitet og konfiguration kan tilpasses de enkelte byers infrastruktur og trafikale behov. Avenio repræsenterer en videreudvikling af tidligere generationer af lavgulvstog og kombinerer gennemprøvede teknologier med nye konstruktive løsninger inden for løb, komfort og systemintegration.

Konstruktion og modulopbygning

Avenio er opbygget som et leddelt letbanetog med flere sammenkoblede vognkasser, hvor hver sektion bæres af centralt placerede bogier. Konstruktionen er baseret på et enkeltleddet princip, hvor hver vognkasse er understøttet af en bogie, hvilket giver en høj grad af fleksibilitet i forhold til kurvekørsel og belastningsfordeling. Denne opbygning adskiller sig fra traditionelle sporvogne med faste aksler ved, at hjulene i Avenio-systemet er individuelt roterende og ikke mekanisk fast forbundet via en aksel. De anvendte bogier er udstyret med såkaldte longitudinelle hjulsæt, hvor drivkraften overføres via gear fra en trækmotor placeret i længderetningen. Denne løsning muliggør, at hjulene kan rotere med forskellig hastighed i kurver, hvilket reducerer slid mellem hjul og skinne og samtidig forbedrer køreegenskaberne. Bogierne kan dreje op til cirka 4,5 grader i forhold til vognkassen, hvilket gør det muligt at passere meget snævre kurver, ned til omkring 17 meters radius, som ofte forekommer i eksisterende bynet. Konstruktionen er gennemgående lavgulv, hvilket betyder, at hele passagerområdet er uden trin og niveauskift. Dette opnås ved en kompakt integration af drivlinje og bogier samt en optimeret placering af tekniske komponenter. Gulvhøjden ligger typisk omkring 300-375 mm over skinneoverkant, hvilket muliggør niveaufri ind- og udstigning fra perroner.

Dimensioner og kapacitet

Avenio-platformen findes i flere længder og konfigurationer. For eksempel er de københavnske enheder udført som fireleds vogne med en længde på cirka 36,9 meter og en bredde på 2,65 meter. Vognene er tovejskørende, hvilket betyder, at de har førerrum i begge ender og kan operere uden vendesløjfer. Kapaciteten er afhængig af indretning og passagertæthed, men ligger typisk omkring 250-260 passagerer ved en belastning på fire personer pr. kvadratmeter, hvoraf cirka 60-70 er siddende. Den relativt høje kapacitet opnås gennem en kombination af ståpladsoptimering, brede gangarealer og multifunktionelle zoner til barnevogne, kørestole og cykler. Dørkonfigurationen er designet til hurtig passagerudveksling, ofte med op til otte dobbeltdøre med en fri åbning på omkring 1.300 mm. Dette reducerer opholdstider ved stoppesteder og understøtter en høj driftsregularitet.

Materialevalg og korrosionsbeskyttelse

Vognkasserne er opbygget i svejset konstruktionsstål, med anvendelse af vejrbestandigt stål, som efterfølgende beklædes med aluminiumspaneler. Denne kombination giver en robust struktur med høj styrke og samtidig en relativt lav vægt. For at sikre lang levetid anvendes avancerede korrosionsbeskyttelsesmetoder, herunder katodisk dypmaling, hvor vognkassen nedsænkes i et ladet malebad, som sikrer ensartet belægning på alle overflader, også i hulrum og samlinger. Belægningssystemet er testet efter internationale standarder for korrosionsbestandighed og opfylder krav svarende til aggressive miljøer som kyst- og offshoreområder. Dette er særligt relevant i nordeuropæiske klimaer med høj luftfugtighed og anvendelse af vejsalt.

Fremdrift og energisystem

Avenio drives af et elektrisk fremdriftssystem baseret på en forsyningsspænding på 750 V jævnstrøm via køreledning. Traktionssystemet består af seks elmotorer med en effekt på omkring 100 kW hver i de københavnske enheder. Motorerne er integreret i bogierne og arbejder sammen med en effektomformere, der styrer acceleration og bremsning. Bremsesystemet er en kombination af elektrodynamisk bremsning og mekaniske bremser. Den elektrodynamiske bremsning muliggør energigenvinding, hvor kinetisk energi omdannes til elektrisk energi og enten føres tilbage til nettet eller anvendes i køretøjet. Dette bidrager til en lavere samlet energiforbrug og reduceret slid på de mekaniske bremsekomponenter. Den maksimale hastighed i København ligger på omkring 70 km/t, hvilket er tilpasset bytrafik med hyppige stop. Samtidig er acceleration og deceleration optimeret for at sikre korte rejsetider uden at gå på kompromis med passagerkomforten.

Køreegenskaber og komfort

Et centralt udviklingsmål for Avenio-platformen har været at opnå stabile og komfortable køreegenskaber under varierende driftsforhold. Dette er blandt andet opnået gennem en avanceret affjedring, hvor vertikale og horisontale bevægelser håndteres separat. Den sekundære affjedring er baseret på gummi-metal elementer med progressive egenskaber, hvilket sikrer en næsten konstant egenfrekvens uanset belastning. Målinger af kørselskomfort viser, at vibrationer og accelerationer ligger i kategorien "komfortabel" til "meget komfortabel" i henhold til internationale standarder for passagerkomfort. Dette gælder både for siddende og stående passagerer samt i ledområderne mellem vognkasserne. Den lave uaffjedrede masse i bogierne, kombineret med individuelt roterende hjul, bidrager til reducerede vibrationer og mindre påvirkning af infrastrukturen. Samtidig medfører den forbedrede hjul-skinne interaktion en mere støjsvag drift.

Akustik og støjreduktion

Støjreduktion er et vigtigt aspekt i moderne letbanetog, især i tætbebyggede områder. Avenio er udviklet med fokus på både intern og ekstern støjdæmpning. Dette omfatter anvendelse af lydabsorberende materialer, optimerede ventilationssystemer og elektrisk bremsning, der reducerer behovet for mekanisk bremsning og dermed støj. Målinger viser, at støjniveauet både inde i vognen og i omgivelserne ligger væsentligt under de gældende grænseværdier. Ved stilstand kan støjniveauet være mere end 10 dB(A) under de specificerede grænser, hvilket opleves som en halvering af støjniveau.

Indretning og passageroplevelse

Indvendigt er Avenio designet med fokus på gennemsigtighed, lys og rummelighed. Den gennemgående lavgulvskonstruktion giver et ubrudt udsyn gennem hele toget, hvilket øger oplevelsen af plads og tryghed. Store vinduesflader og integreret LED-belysning bidrager til et lyst og overskueligt miljø. Passagerinformation leveres via digitale displays, der kan vise realtidsdata om rute, næste stop og driftsinformation. Klimaanlæg sikrer et stabilt indeklima uanset årstid, og der er lagt vægt på ergonomi i både sæder og ståområder. Multifunktionelle områder er integreret i designet og kan anvendes til kørestole, barnevogne og cykler. Disse områder er dimensioneret således, at de ikke kompromitterer passagerflowet, men samtidig giver fleksibilitet i anvendelsen.

Drift og vedligeholdelse

Avenio-platformen er udviklet med henblik på høj tilgængelighed og lave livscyklusomkostninger. Adgangen til komponenter er optimeret, så vedligeholdelsesarbejde kan udføres effektivt. Erfaringer fra drift viser, at køretøjerne hurtigt opnår en høj driftsstabilitet, og at uplanlagt værkstedsophold primært relaterer sig til mindre justeringer og softwareoptimeringer i de første driftsår. Diagnosesystemer og mulighed for fjernovervågning gør det muligt at identificere fejl tidligt og planlægge vedligeholdelse proaktivt. Dette reducerer nedetid og øger den samlede tilgængelighed.

Systemintegration og anvendelse i København

I forbindelse med implementeringen af Avenio på Hovedstadens Letbane indgår togene som en del af et samlet systemleverance, der også omfatter elektrificering, signal- og kommunikationssystemer samt værkstedsfaciliteter. Letbanen strækker sig over cirka 28 km mellem Lyngby og Ishøj og er planlagt som en central del af hovedstadsområdets kollektive trafik. Systemintegrationen betyder, at køretøjerne er tæt koblet med infrastrukturen, hvilket muliggør optimeret drift, energistyring og passagerinformation. Samtidig understøtter løsningen overordnede mål om reduktion af CO₂-udledning og forbedring af mobiliteten i byområder.
